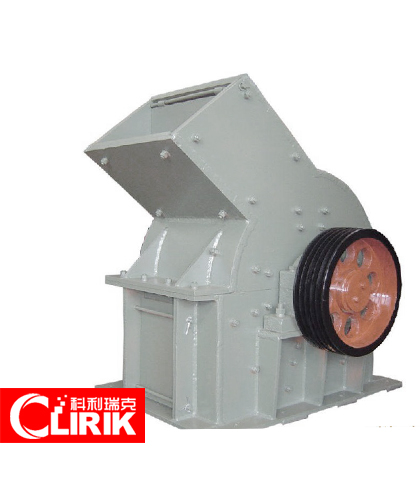

錘式破碎機
產品簡介：
錘式破碎機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合破碎各種軟、中硬礦石進行粗碎、中碎、細碎作業。
應用范圍：
砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
適用物料：
河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
● 產品介紹：
錘式破碎機結構圖破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔。銷孔中心至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。為了防止掛錘體和錘子的鉑向竄動，在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉于兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的一端裝有一個飛輪。 圓弧狀卸料篩條安裝在轉子下方，箅條的兩端裝在橫梁上，員外面的箅條用壓板壓緊，箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便于物料排出。箅條縫隙向下逐步擴大，同時還向轉子回轉方向傾斜。
● 性能特點：
1、錘式粉碎機的軸承盒全部是用鑄鋼件制造,每個軸盒用四條螺絲固定。改變以前一代錘破機產品因為螺絲松動造成軸承盒磨損的重大安全隱患。使同樣的設備*科學,*適用。
2、其破碎比大,一般情況下為10-25,高者可達到50。生產能力高,產品均勻,過分現象少,單位產品能耗低,結構簡單,設備質量輕,操作維護容易等。從能量消耗和效率上**,該設備破碎研磨效率高,電耗小,大大提高了生產效率并且降低了物料的生產成本。
3、錘式粉碎機采用互相串聯的兩套轉子，將物料通過輸送機輸送至錘破機的入料口。物料在錘破機腔里面經過上級轉子擊碎的物料立即進入。飛速旋轉的下級轉子的錘頭再次細碎，錘破機粉碎腔里面的物料飛速碰撞，相互粉碎，形成錘粉料，料粉碎的效果,然后直接從卸料口直接卸出,形成了出料粒度小于3毫米的物料顆粒。
● 技術參數：
| 型號Model | 給料粒度(mm) | 出料粒度(mm) | 生產能力(m³/h) | 電機功率(kw) | 總重量(t) | 外形尺寸(長×寬×高)(mm) |
|---|---|---|---|---|---|---|
| PC400×300 | <100 | 0-10 | 3-8 | 11 | 0.5 | 855×795×860 |
| PC600×400 | <220 | 0-20 | 8-15 | 18.5-22 | 1.6 | 1150×1095×1230 |
| PC800×600 | <350 | 0-25 | 15-45 | 45 | 4 | 2360×1490×1415 |
| PC1000×800 | <400 | 0-25 | 40-60 | 75 | 6.5 | 3072×1720×2121 |
